黔东南材料检测中心浅谈6项实体检测，节能工程必检！

根据国家标准《建筑节能工程施工质量验收规范》（GB50411—2007），对建筑节能工程的实体检验做了明确的规定，要求在建筑节能工程施工中对以下六项进行实体检验：

1、外墙节能构造检验；

2、外窗气密性检测；

3、玻璃幕墙气密性检测；

4、保温板粘结强度检测；

5、锚固件拉拔力检测；

6、外墙传热系数检测。

一、墙体节能构造检验

1、检验方法

外墙节能构造的现场实体检验采用钻芯法。

2、检验时间

    应在外墙施工完工后、节能分部工程验收前进行。

3、取样部位与数量

（1）取样部位应由监理(建设)与施工双方共同确定，不得在外墙施工前预先确定；

（2）取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝 向和楼层；取样位置必须确保钻芯操作安全，且应方便操作；

（3）外墙取样数量为一个单位工程每种节能保温作法至少取3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取两个或两个以上芯样。

二、外窗气密性实体检测

1、检验方法

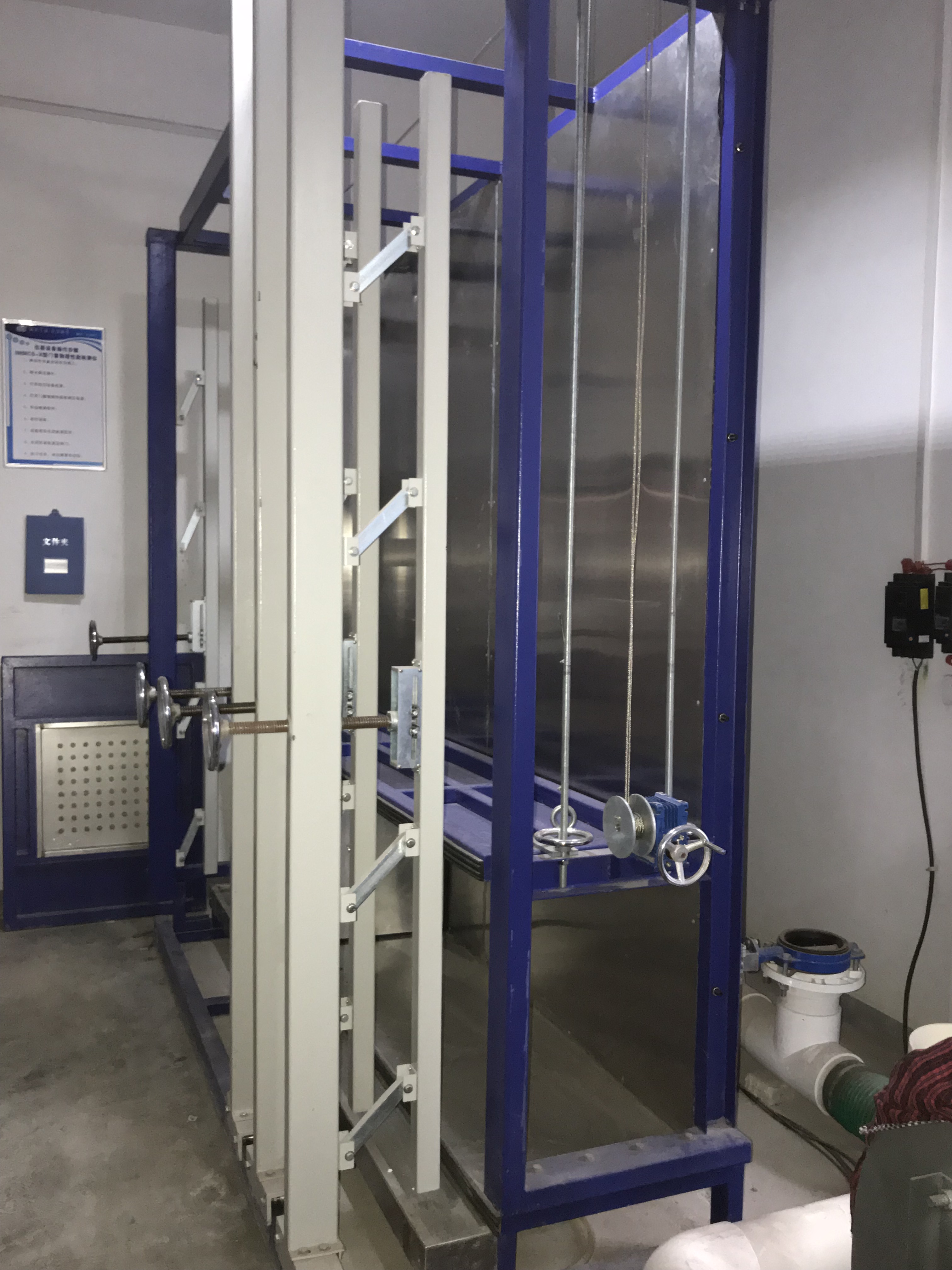

按行业标准JG/T211-2007《建筑外窗气密、水密、抗风压性能现场检测方法》进行检验。黔东南材料检测中心其大致原理是：采用一套适合现场条件的支架、塑料膜等工具，在窗洞处形成一个静压箱，采用风机、压力传感器和数据采集器等组成的检验装置，自动进行外窗气密性检验。

2、检验时间

应在安装完建筑外窗后、节能分部工程验收前进行。

3、取样部位与数量

每个单位工程的外窗至少抽查3樘。当一个单位工程外窗有两种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗均应抽查不少于3樘。

三、玻璃幕墙气密性检测

1、检测方法

（1） 首先应核查幕墙的全部质量证明文件和技术性能检测报告，然后进行现场观察，及启闭可开启扇检查。

（2）在检测试验室安装制作试件进行气密性能检测。黔东南材料检测中心气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。试件应按照幕墙工程施工图进行设计。试样设计应经建筑设计单位项目负责人、监理工程师同意并确认。气密性能的检测应按照国家现行有关标准的规定执行。

2、检测数量

现场观察及启闭检查可按检验批抽查30％并不少于5件(处)。气密性能检测，应对一个单位工程中面积超过1000m2的每一种幕墙均抽取一个试件进行检测。

四、保温板粘结强度检测

1、检测方法

保温板材与基层的粘接强度应做现场拉拔试验，一般选择JGJ144-2004《外墙外保温工程技术规范》附录B中的方法。亦可按JGJ110-2008《建筑工程饰面砖粘结强度检验标准》的规定进行试验。

2、检测数量

（1）采用相同材料、工艺和施工作法的墙面，每500～1000m2面积划分为一个检验批，不足500m2也为一个检验批，每个检验批抽查不少于3处。

（2）每处应为9个点，每个点试样尺寸为100mm×l00mm，断缝应从EPS板表面切割至基层表面。

（3）对于采取点粘、条粘的保温板，JGJl44-2004规范规定，粘结面积最小不得小于40％。因此在按照上述方法检验时，应事先大致判断粘贴部位，使试样尽量位于粘结部位范围内。当试样拉拔数值不符合要求时，应剔除粘结面积小于40％的点。

五、后置锚固件拉拔力试验

1、试验方法

具体试验方法可根据工程情况和施工条件确定，一般可选JGJl45-2013《混凝土结构后锚固技术规程》给出的方法。

墙体节能工程的保温层后置锚固件属于非结构构件，可采用非破坏性检验。

2、抽样数量

（1） 试样抽取首先应符合设计要求。

（2）当设计没给出要求时，可采用GB50411-2007《建筑节能工程施工质量验收规范》规定的抽样数量：即采用相同材料、工艺和施工作法的墙面，每500m2～1000m2面积划分为一个检验批，不足500m2也为一个检验批；每个检验批抽查不少于3个锚固件。

（3）也可参考JGJl45-2013《混凝土结构后锚固技术规程》给出的抽样数量：当采用非破坏性检验时，可按同规格、同型号、基本相同部位的锚栓组成一个检验批，抽取数量按每批锚栓总数的1/1000计算，且不少于3根。

六、 外墙传热系数检测

1、检验时间

抽样试验的时间应在外保温施工的初期、中期、后期三个时段，在选定的施工部位抽取或制备与该部位同条件的保温试样，每次两块试样。第一次抽取或制备的试样应在第一个检验批的范围和时段内。

2、检验方法点这免费下载施工技术资料

外墙传热系数的现场实体检测，每个单位工程共进行3次。黔东南材料检测中心分别在该工程外墙保温施工的初期、中期和后期三个时间段的不同施工部位，分三次现场见证抽取或制备不小于300mm×300mm的外墙保温实体同条件试样，由检测单位在现场实测保温层厚度，在试验室标准条件下实测保温材料导热系数或热阻，然后按照有关规定计算外墙传热系数。

3、取样数量

对各种外墙外保温系统的同条件保温试样抽取的具体规定如下:

（1）粘贴聚苯板薄抹灰外保温系统／聚苯板现浇混凝土外保温无网体系：从正在施工的部位所用的聚苯板上，每次切取不小于300mm×300mm的2块同条件试样。

（2）聚苯板现浇混凝土外保温有网体系：从正在施工的部位所用的钢丝网架聚苯板上，每次切取不小于300mm×300mm的两块同条件试样，在试样的内外表面均抹3cm厚水泥砂浆。

（3）胶粉聚苯颗粒保温浆料外保温系统／硬泡聚氨酯喷涂外保温系统：用正在施工的部位所用的保温材料，每次用模具制备不小于300mm×300mm的2块同条件试样。

（4）聚氨酯饰面板外保温系统／聚合物水泥聚苯板外保温系统：从正在施工的部位所用的预制保温板上，每次切取不小于300mm×300mm的2块同条件试样。
